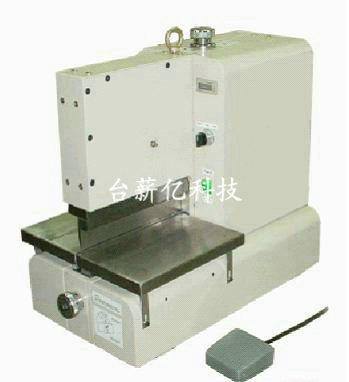

电式V-CUT直刀切板机
V-CUT-250
特点：
1.新气电式 轻量化设计，内建定位sensor，一次完成无剪切应力切板行程，特别适用于切割精密SMD或轻薄短小的PC板。
2.无圆刀型分板时产生的弓形波(Bow Waves)及微裂痕(Micro crack), 使用楔形刀具线性分板，剪切应力降至最低, 使敏感的SMD组件,甚至电容均可不受影响, 产品潜在质量风险降至最低。
3.切板行程在1mm以下,绝无操作安全上的顾虑. 刀具采高速钢精密研磨制成, 可重复研磨使用, 同时适用于没有V-cut 的薄板分板作业。
4.切割过程无震动，防止精密零件受损。
5.内建计数器，方便计算生产量。
6.上下刀高度均可调整，上部旋扭依据PC板厚度调整刀具间 隙，使符合V槽间厚度。
7.吻合度及磨耗由下刀分前后段使用旋扭调整，不需使用垫 片，降低换刀及调整的困难度，刀片可多次重新研磨，节省高昂的刀片重购费用。
8.无V漕设计之PC板或薄板可订制托盘及防呆定位装置。
9. 机器结构坚实操作容易，非熟练人员也可操作。
规格：
|
Type Specify |
V-CUT-250 |
|
电 源 Power source |
AV110V / 60HZAV220V / 50HZ |
|
气压Air pressure |
5㎏/㎝² |
|
出力Lift a hand to |
4.6吨 |
|
切板速度 Slice plank speed |
45pcs/Min |
|
最大PC板切断宽度 max width |
2~300mm |
|
最大PC板切断长度 max length |
250mm |
|
V槽间最大厚度 PC Board V-CUT Fillister |
有V槽0.1-2.0㎜ 无V槽0.1~1.0㎜ |
|
.机械尺寸Dimensions |
L630*W380*H550mm |
|
重量Weigh |
80kg |
