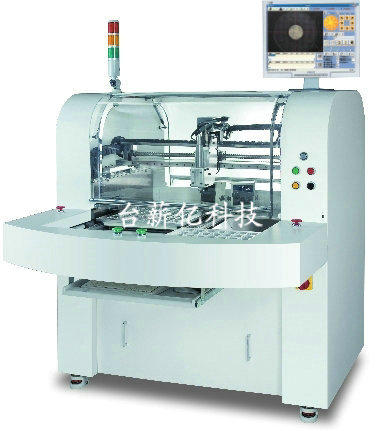

视觉对位全自动PC板分板机
GAM-320
机台特性 ：
一.全系列配置高速CCD视觉对位自动校正系统，大幅提高切割精度及操作效率。採用高速主轴做PCB之切割分板，分割应力小，精度高，且适合任何形状之电路板。特别适合高精密及高產能之PCB分板作业。 适合手机、数位相机、GPS、PDA及MODULE等多种小块多连板之PCB分板。 加大尺寸适用数位电视、PC主机、工作站、伺服器等大型电路板之分板加工。双檯面运动，可同时执行分板切割及电路板放置，提高工作效率。专利高效率集尘装置，低噪音，提高效率，维护清洁容易。机台无需压缩空气(AIR)作传动，妥善率高，提升机台的稼动率。软件採用工业顶级IPC Windows 视窗作业系统 ，安全稳定，易学易懂。
二.铣刀机构 採用NAKANISHI日系精密高速主轴。 切割应力小、板边平滑、精密度高。 配置静电消除装置，有效降低粉尘之附著，增长铣刀寿命。 使用左旋铣刀，配合下吸式集尘机，有效增加集尘能力。 Z轴俱备补偿设定，可自动调整铣刀深度，能完全充分利用铣刀刃长。
三.集尘设备 採用高效率马达及风扇，噪音低、集尘效率佳。使用2hp马达，外接风管最远距离可达10M 。採用直筒式滤袋，切割后之粉尘及碎片经拍打后集中收集。 集尘风口设置铁网，避免PCB异常掉落阻塞风口。俱备风口自动切换装置，增加集尘风量。
规格：
|
項目 |
GAM320 |
GAM320L |
|
有效切割尺寸 |
350*300 |
500*400 |
|
切割功能 |
直線、圓型 及圓孤補間 |
直線、圓型 及圓孤補間 |
|
加工檯面 |
雙檯面 |
雙檯面 |
|
機台重覆精度 |
±0.01mm |
±0.01mm |
|
切割精度 |
±0.02mm |
±0.02mm |
|
最高移動速度 |
XY軸:800mm/s、 Z軸:350mm/s |
XY軸:800mm/s、 Z軸:350mm/s |
|
最大移動行程 |
X:820 Y:370 Z:100mm |
X:980 Y:550 Z:100mm |
|
主軸轉速 |
MAX.40000rpm可調 |
MAX.40000rpm可調 |
|
切割速度 |
0~100mm/s可調 |
0~100mm/s可調 |
|
操作界面 |
視窗操作界面 |
視窗操作界面 |
